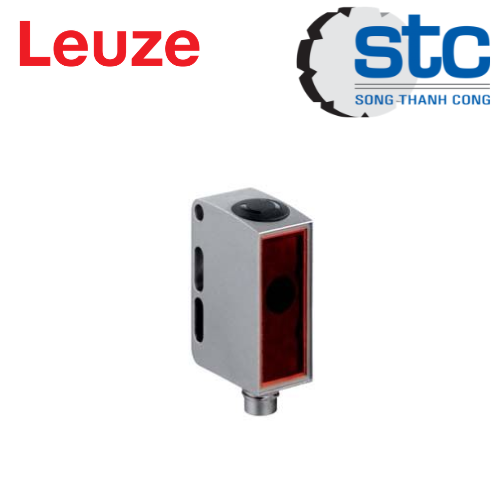

HRTR 55/66,200-S12 Leuze – Cảm biến quang khuếch tán chống nền

HRTR 55/66,200-S12 Leuze là gì?

HRTR 55/66,200-S12 Leuze là cảm biến quang điện dạng khuếch tán với chức năng triệt tiêu nền (Diffuse Sensor with Background Suppression), thuộc dòng cảm biến quang HRTR 55 của Leuze. Model này được thiết kế để phát hiện vật thể mà không cần sử dụng gương phản xạ, đồng thời hạn chế ảnh hưởng của nền phía sau vật thể.

HRTR 55/66,200-S12 sử dụng đèn LED đỏ bước sóng 620 nm, khoảng cách hoạt động lên đến 400 mm, tần số chuyển mạch tối đa 1.000 Hz và thời gian đáp ứng khoảng 0,5 ms, phù hợp với các ứng dụng phát hiện vật thể tốc độ cao trong dây chuyền tự động hóa.

Model có mã sản phẩm 50107492, sử dụng thân cảm biến bằng thép không gỉ AISI 316L, chuẩn bảo vệ IP67 và IP69K, thích hợp cho môi trường công nghiệp cũng như các ứng dụng yêu cầu khả năng vệ sinh và chống nước tốt.

Thông số kỹ thuật HRTR 55/66,200-S12 Leuze

Các thông số trên được tổng hợp từ trang sản phẩm và tài liệu kỹ thuật của Leuze.

Đặc điểm nổi bật của HRTR 55/66,200-S12

1. Công nghệ triệt tiêu nền

HRTR 55/66,200-S12 sử dụng nguyên lý Diffuse Reflection với Background Suppression. Cảm biến có khả năng phát hiện vật thể trong khi hạn chế ảnh hưởng của nền phía sau, giúp tăng độ ổn định khi khoảng cách giữa vật thể và nền có sự thay đổi.

Đây là ưu điểm quan trọng trong các ứng dụng tự động hóa cần phát hiện sản phẩm trên băng tải, kiểm tra vị trí hoặc đếm sản phẩm.

2. Khoảng cách phát hiện lên đến 400 mm

Với vật thể có độ phản xạ cao, khoảng cách hoạt động được công bố ở mức 0,005 … 0,4 m. Đối với vật màu xám và màu đen, khoảng cách phát hiện tương ứng giảm xuống do đặc tính phản xạ của bề mặt.

3. Hai ngõ ra Push-Pull

Model được trang bị 2 ngõ ra chuyển mạch digital dạng transistor Push-Pull.

Ngõ ra 1 hỗ trợ:

• Light switching – PNP
• Dark switching – NPN

Ngõ ra 2 hỗ trợ:

• Dark switching – PNP
• Light switching – NPN

Nhờ đó, cảm biến có thể đáp ứng nhiều phương án đấu nối và điều khiển tín hiệu trong hệ thống PLC.

4. Tốc độ đáp ứng cao

HRTR 55/66,200-S12 có:

• Tần số chuyển mạch: 1.000 Hz
• Thời gian đáp ứng: 0,5 ms
• Thời gian sẵn sàng: 300 ms

Các thông số này giúp cảm biến phù hợp với những dây chuyền cần phát hiện và đếm vật thể với tốc độ tương đối cao.

5. Housing inox AISI 316L

Thân cảm biến được chế tạo bằng thép không gỉ AISI 316L, kích thước nhỏ gọn chỉ 14 × 35,5 × 25 mm. Thiết kế này giúp HRTR 55/66,200-S12 phù hợp với những vị trí lắp đặt hạn chế không gian.

6. Khả năng chống nước và vệ sinh tốt

Cảm biến đạt IP67 và IP69K, đồng thời Leuze ghi nhận khả năng tương thích với CleanProof+ và ECOLAB cho phiên bản này. Đây là đặc điểm hữu ích trong các ứng dụng công nghiệp yêu cầu vệ sinh thiết bị thường xuyên.

Ứng dụng của cảm biến HRTR 55/66,200-S12 Leuze

HRTR 55/66,200-S12 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm trong dây chuyền sản xuất.
• Kiểm tra sự có mặt hoặc thiếu sản phẩm.
• Xác định vị trí sản phẩm.
• Phát hiện chai, hộp, thùng và các vật thể khác.
• Máy đóng gói và máy chiết rót.
• Dây chuyền phân loại sản phẩm.
• Hệ thống vận chuyển vật liệu.
• Máy móc sản xuất tự động.
• Hệ thống điều khiển bằng PLC.
• Các ứng dụng cần cảm biến quang có khả năng chống ảnh hưởng của nền.

Nguyên lý hoạt động của HRTR 55/66,200-S12

HRTR 55/66,200-S12 phát ánh sáng đỏ từ LED về phía khu vực cần giám sát. Khi có vật thể đi vào vùng phát hiện, ánh sáng phản xạ từ vật thể sẽ được cảm biến thu nhận.

Bộ xử lý bên trong cảm biến phân tích tín hiệu phản xạ và xác định sự xuất hiện của vật thể dựa trên nguyên lý triệt tiêu nền.

Khi phát hiện vật thể, cảm biến thay đổi trạng thái ngõ ra. Tín hiệu này có thể được đưa trực tiếp về PLC, bộ điều khiển máy hoặc hệ thống tự động hóa để thực hiện các chức năng như đếm sản phẩm, dừng máy, điều khiển cơ cấu chấp hành hoặc kiểm tra sản phẩm.

Ưu điểm của HRTR 55/66,200-S12 Leuze

• Thiết kế nhỏ gọn, dễ lắp đặt.
• Công nghệ cảm biến quang khuếch tán có triệt tiêu nền.
• Khoảng cách phát hiện tối đa 400 mm với vật trắng 90%.
• Sử dụng LED đỏ 620 nm.
• Tần số chuyển mạch cao 1.000 Hz.
• Thời gian đáp ứng nhanh 0,5 ms.
• Hai ngõ ra transistor Push-Pull.
• Điện áp hoạt động 10 … 30 VDC.
• Housing inox AISI 316L.
• Chuẩn bảo vệ IP67/IP69K.
• Đầu nối M12 4 chân.
• Phù hợp nhiều ứng dụng tự động hóa công nghiệp.

Kết nối HRTR 55/66,200-S12

HRTR 55/66,200-S12 sử dụng cáp PUR dài 200 mm kết hợp connector M12 4-pin A-coded bằng thép không gỉ. Kết nối này giúp cảm biến dễ dàng tích hợp với hệ thống điều khiển và các phụ kiện connector M12 tiêu chuẩn.

Khi thay thế hoặc lắp đặt thực tế, cần kiểm tra sơ đồ chân và cấu hình PNP/NPN theo tài liệu kỹ thuật cũng như cấu hình ngõ ra của hệ thống PLC.

HRTR 55/66,200-S12 và model thay thế

Theo trang sản phẩm chính thức của Leuze, HRTR 55/66,200-S12 – 50107492 hiện đã ngừng cung cấp và model kế nhiệm là:

HT55C/LG-200-M12 – mã 50148203

Model kế nhiệm thuộc dòng 55C và vẫn sử dụng nguyên lý cảm biến khuếch tán với triệt tiêu nền. Leuze công bố khoảng cách hoạt động tối đa của HT55C/LG-200-M12 là 0,005 … 0,45 m.

Do đó, nếu khách hàng đang tìm HRTR 55/66,200-S12 Leuze chính hãng để thay thế thiết bị cũ, STC có thể hỗ trợ kiểm tra tình trạng hàng và tư vấn model thay thế phù hợp.

Một số model cảm biến Leuze khác

Ngoài HRTR 55/66,200-S12, Song Thành Công cung cấp và tư vấn nhiều dòng cảm biến Leuze như:

1. HT46C.SL/4P-M12
2. HT46CI/4P-M12
3. HT46CI/2N-M12
4. PRK 96M/A-3410-44
5. LE3C/4W-200-M8
6. DB 112 UP.1-20,2500
7. IS 230MM/4NO-10E-S12
8. HT55C/LG-200-M12
9. HT55C.S/LG-200-M12
10. HT55C.XL/LG-200-M12
11. HRTR 55/66-S,200-S12
12. HRTR 55/66-V,200-S12
13. HRTL 55/66,200-S12
14. HRT 55/44,200-S12
15. HRTR 55/66-XL,200-S12

Mua HRTR 55/66,200-S12 Leuze ở đâu?

Song Thành Công (STC) cung cấp và tư vấn các thiết bị cảm biến, thiết bị tự động hóa công nghiệp của Leuze tại Việt Nam.

Đối với model HRTR 55/66,200-S12 – 50107492, do sản phẩm đã được Leuze đánh dấu không còn cung cấp, khách hàng nên cung cấp model, mã hàng hoặc hình ảnh cảm biến hiện tại để STC kiểm tra phương án cung cấp hoặc model thay thế tương đương.
