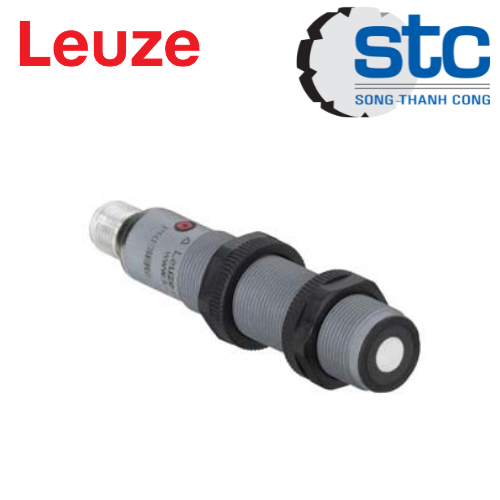

DMU318-400.3/2VK-M12 Leuze – Cảm biến siêu âm đo khoảng cách 50–400 mm

DMU318-400.3/2VK-M12 Leuze là gì?

DMU318-400.3/2VK-M12 Leuze là cảm biến siêu âm đo khoảng cách thuộc dòng 318 của Leuze, được thiết kế để đo khoảng cách và phát hiện vật thể trong các hệ thống tự động hóa công nghiệp.

Model có mã sản phẩm 50136085, sử dụng công nghệ siêu âm với tần số 300 kHz, dải đo 50–400 mm, độ phân giải nhỏ hơn 2 mm và độ lặp lại 0,5%. Thiết bị có ngõ ra analog 0–10 V kết hợp ngõ ra chuyển mạch NPN, NO, giúp kết nối linh hoạt với PLC và các hệ thống điều khiển.

DMU318-400.3/2VK-M12 có thiết kế hình trụ M18, đầu nối M12 5 chân, cấp bảo vệ IP67, phù hợp với nhiều ứng dụng đo khoảng cách, kiểm tra vị trí và phát hiện vật thể trong máy móc, dây chuyền sản xuất.

Đặc điểm nổi bật của DMU318-400.3/2VK-M12 Leuze

Dải đo 50–400 mm

Cảm biến có phạm vi đo từ 50 đến 400 mm, phù hợp cho các ứng dụng cần kiểm tra khoảng cách tương đối ngắn như phát hiện sản phẩm trên băng tải, kiểm tra vị trí hoặc đo mức vật liệu. Độ phân giải của cảm biến < 2 mm và độ lặp lại 0,5% giúp tín hiệu đo ổn định.

Công nghệ cảm biến siêu âm 300 kHz

DMU318-400.3/2VK-M12 hoạt động với tần số siêu âm 300 kHz, góc mở tia khoảng 8° và hướng phát hiện phía trước. Công nghệ siêu âm cho phép cảm biến xác định khoảng cách dựa trên tín hiệu phản hồi từ vật thể.

Ngõ ra analog 0–10 V và NPN

Model được trang bị:

• 01 ngõ ra analog dạng điện áp 0–10 V
• 01 ngõ ra chuyển mạch transistor NPN
• Ngõ ra chuyển mạch dạng NO – Normally Open
• Dòng chuyển mạch tối đa 100 mA
• Tần số chuyển mạch 10 Hz
• Thời gian đáp ứng khoảng 500 ms

Nhờ đó, cảm biến có thể truyền giá trị khoảng cách liên tục về PLC hoặc sử dụng ngõ ra NPN để thực hiện chức năng phát hiện/ngưỡng.

Thiết kế nhỏ gọn M18, kết nối M12

DMU318-400.3/2VK-M12 có dạng hình trụ đường kính 18 mm, chiều dài khoảng 91,6 mm, ren lắp M18 × 1 mm. Thiết bị sử dụng đầu nối M12, 5 chân, A-coded, thuận tiện cho việc lắp đặt và bảo trì trong máy móc công nghiệp.

Cấp bảo vệ IP67

Vỏ cảm biến đạt IP67, đồng thời được trang bị các mạch bảo vệ chống đảo cực và ngắn mạch. Nhiệt độ môi trường khi vận hành nằm trong khoảng -20 đến +70°C.

Thông số kỹ thuật DMU318-400.3/2VK-M12 Leuze

Các thông số trên được đối chiếu theo thông tin kỹ thuật chính thức của Leuze cho mã 50136085.

Nguyên lý hoạt động của DMU318-400.3/2VK-M12

DMU318-400.3/2VK-M12 sử dụng nguyên lý đo khoảng cách bằng sóng siêu âm.

Cảm biến phát sóng siêu âm về phía vật thể. Khi sóng gặp vật thể, một phần tín hiệu phản xạ trở lại cảm biến. Bộ xử lý bên trong xác định khoảng cách dựa trên thời gian truyền và nhận tín hiệu.

Giá trị khoảng cách có thể được xuất dưới dạng tín hiệu analog 0–10 V để PLC hoặc bộ điều khiển xử lý. Đồng thời, ngõ ra NPN có thể được sử dụng để phát hiện một ngưỡng khoảng cách hoặc trạng thái của vật thể.

Model này còn hỗ trợ synchronization/multiplex operation, giúp mở rộng khả năng sử dụng trong những hệ thống có nhiều cảm biến siêu âm cần phối hợp hoạt động.

Ứng dụng của cảm biến DMU318-400.3/2VK-M12 Leuze

DMU318-400.3/2VK-M12 có thể được ứng dụng trong nhiều hệ thống tự động hóa như:

• Đo khoảng cách giữa cảm biến và sản phẩm.
• Phát hiện vị trí sản phẩm trên băng tải.
• Kiểm tra chiều cao hoặc vị trí của vật thể.
• Kiểm tra mức vật liệu trong thùng chứa nhỏ.
• Hệ thống đóng gói và phân loại sản phẩm.
• Máy móc tự động và robot công nghiệp.
• Hệ thống băng tải và logistics.
• Kiểm tra vị trí trong dây chuyền sản xuất.
• Ứng dụng đo lường và điều khiển bằng PLC.
• Các hệ thống tự động hóa cần tín hiệu analog 0–10 V.

Vì sao nên sử dụng DMU318-400.3/2VK-M12 Leuze?

Một trong những ưu điểm của DMU318-400.3/2VK-M12 là khả năng kết hợp đo khoảng cách analog và phát hiện switching trong cùng một cảm biến.

Dải đo 50–400 mm phù hợp với nhiều máy móc có không gian lắp đặt hạn chế. Thiết kế M18 nhỏ gọn giúp dễ dàng tích hợp vào các cơ cấu máy. Trong khi đó, đầu nối M12 5 chân giúp kết nối nhanh với hệ thống dây dẫn công nghiệp.

Ngoài ra, thiết bị có cấp bảo vệ IP67, nguồn cấp 10–30 VDC và các chức năng bảo vệ điện tử, phù hợp với yêu cầu vận hành của nhiều hệ thống tự động hóa công nghiệp.

So sánh DMU318-400.3/2VK-M12 với các model cùng dòng

Trong dòng DMU318 của Leuze, các model có thể khác nhau về loại ngõ ra và phạm vi đo.

Thông tin cấu hình được Leuze thể hiện trong tài liệu dòng DMU318.

Nếu hệ thống PLC của khách hàng cần tín hiệu analog 0–10 V và ngõ ra NPN, DMU318-400.3/2VK-M12 là một lựa chọn phù hợp trong dòng DMU318.
