Máy đo DN1-1000
Xuất sứ: Đức
Nhà cung cấp: Song Thành Công
Hãng sản xuất: Hans-Schmidt
Ứng dụng sản phẩm: Sắt thép công nghiệp nặng, Xi mạng, Thực phẩm – Điện lực, Dầu Khí, NLMT, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm tra/kiểm soát an ninh…

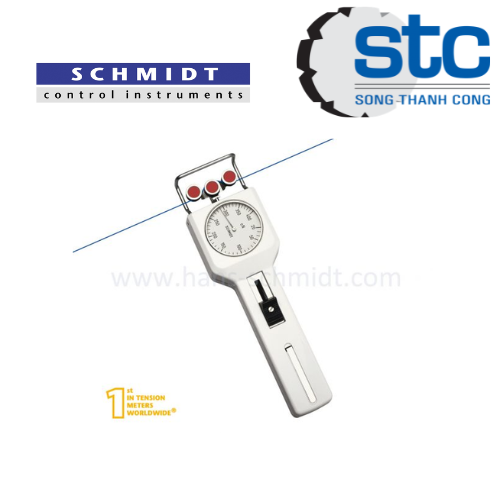

Mr LuyếnDN1-1000 Hans-Schmidt – Máy đo lực căng cầm tay chuyên dụng
DN1-1000 Hans-Schmidt là thiết bị đo lực căng dạng cầm tay thuộc dòng Tension Meter DN1 của Hans Schmidt & Co. GmbH – Đức. Thiết bị được thiết kế để đo trực tiếp lực căng của sợi, dây, cáp, filament và các vật liệu dạng tuyến tính đang chuyển động trong quá trình sản xuất.
Theo thông tin từ nhà sản xuất, dòng DN1 sử dụng cơ cấu đo cơ học, hiển thị analog với thang đo lớn, cho phép người vận hành quan sát nhanh các thay đổi và dao động của lực căng. Riêng DN1-1000 có dải đo 50 – 1000 cN, đầu đo rộng 65 mm và được tích hợp bộ bù chiều dày vật liệu.
1. Tổng quan về DN1-1000 Hans-Schmidt
Trong các dây chuyền sản xuất dây điện, cáp, sợi dệt, filament, dây kim loại hoặc vật liệu dạng màng, việc kiểm soát lực căng là yếu tố quan trọng để đảm bảo chất lượng và độ ổn định của sản phẩm.
Hans-Schmidt DN1-1000 cho phép kỹ thuật viên thực hiện phép đo trực tiếp trên vật liệu đang chạy mà không cần dừng dây chuyền. Cơ cấu dẫn hướng giúp đưa vật liệu vào vị trí đo nhanh chóng, trong khi màn hình analog lớn giúp người sử dụng dễ dàng đọc giá trị lực căng.
Thiết bị có cơ cấu chống va đập, con lăn dẫn hướng dạng chữ V được lắp trên ổ bi và từng thiết bị được hiệu chuẩn riêng nhằm đảm bảo độ chính xác cao.
2. Thông số kỹ thuật DN1-1000
| Thông số | DN1-1000 Hans-Schmidt |
|---|---|
| Model | DN1-1000 |
| Thương hiệu | Hans-Schmidt |
| Xuất xứ thương hiệu | Đức |
| Loại thiết bị | Tension Meter – Máy đo lực căng |
| Kiểu thiết bị | Cầm tay, cơ học |
| Dải đo lực căng | 50 – 1000 cN |
| Tương đương | 0,5 – 10 N |
| Chiều rộng đầu đo | 65 mm |
| Vật liệu hiệu chuẩn SCHMIDT | PA, Ø 0,30 mm |
| Bộ bù chiều dày vật liệu | Có |
| Hiển thị | Analog |
| Đường kính thang đo | 54 mm |
| Con lăn dẫn hướng | Dạng chữ V, lắp ổ bi |
| Vỏ thiết bị | Nhôm chắc chắn |
| Hiệu chuẩn | Hiệu chuẩn riêng từng thiết bị |
| Chứng chỉ tiêu chuẩn | Certificate of Compliance 2.1 theo EN 10204 |
| Tốc độ vật liệu | Dòng DN1 với guide rollers Code K lên đến 3.500 m/min |
Các thông số dải đo, chiều rộng đầu đo, vật liệu hiệu chuẩn và bộ bù chiều dày được Hans Schmidt công bố cho model DN1-1000.
3. Đặc điểm nổi bật của DN1-1000
Đo lực căng trực tiếp trên vật liệu đang chạy
DN1-1000 được thiết kế để đưa vật liệu đang chuyển động qua hệ thống con lăn dẫn hướng và thực hiện phép đo trực tiếp. Điều này giúp kỹ thuật viên kiểm tra lực căng mà không phải dừng dây chuyền sản xuất.
Dải đo 50 – 1000 cN
Với dải đo 50 – 1000 cN, DN1-1000 phù hợp với nhiều ứng dụng đo lực căng trong ngành dệt, sợi, dây và các vật liệu dạng tuyến tính.
Bộ bù chiều dày vật liệu
Một ưu điểm đáng chú ý của DN1-1000 là material thickness compensator. Bộ phận này giúp bù sự khác biệt về đường kính/chiều dày vật liệu trong phạm vi ứng dụng của thiết bị, từ đó hỗ trợ duy trì độ chính xác khi đo.
Mặt đồng hồ analog lớn
Thang đo có đường kính 54 mm, được thiết kế lớn và dễ đọc. Thang đo tuyến tính giúp người vận hành nhanh chóng nhận biết giá trị lực căng cũng như những biến động trong quá trình sản xuất.
Cơ cấu chống va đập
DN1-1000 sử dụng bộ chuyển động có khả năng chống sốc, phù hợp với môi trường làm việc công nghiệp và các hoạt động kiểm tra, bảo trì thường xuyên.
Con lăn dẫn hướng dạng chữ V
Các con lăn dẫn hướng dạng chữ V được lắp trên ổ bi, giúp vật liệu được dẫn qua đầu đo thuận tiện và ổn định.
Hiệu chuẩn riêng từng thiết bị
Mỗi thiết bị được hiệu chuẩn riêng để đạt độ chính xác cao. Hans Schmidt cũng cung cấp tùy chọn hiệu chuẩn đặc biệt khi vật liệu thực tế có sự khác biệt đáng kể về đường kính, độ cứng hoặc hình dạng so với vật liệu chuẩn.
4. Nguyên lý hoạt động của máy đo lực căng DN1-1000
DN1-1000 hoạt động theo nguyên lý đo lực căng cơ học.
Quy trình sử dụng cơ bản:
- Dùng cò kích hoạt để đưa các con lăn bên ngoài về phía trước.
- Đưa vật liệu đang chạy vào vị trí đo.
- Thả cò từ từ để vật liệu tiếp xúc với con lăn đo.
- Khi thiết bị chuyển sang chế độ đo, lực căng của vật liệu tác động lên cơ cấu đo.
- Người vận hành đọc giá trị lực căng trực tiếp trên thang analog.
- Có thể điều chỉnh quy trình sản xuất dựa trên giá trị đo thực tế.
Thiết kế này giúp người sử dụng vừa quan sát vật liệu, con lăn dẫn hướng vừa theo dõi giá trị đo trong cùng một góc nhìn.
5. Ứng dụng của DN1-1000 Hans-Schmidt
DN1-1000 Hans-Schmidt được sử dụng trong nhiều lĩnh vực sản xuất cần kiểm soát lực căng vật liệu, tiêu biểu như:
- Ngành dệt may và dệt sợi.
- Sản xuất sợi tổng hợp, filament.
- Sản xuất dây điện và cáp điện.
- Sản xuất dây đồng, dây kim loại.
- Sản xuất dây thép nhỏ.
- Ngành sản xuất cáp quang.
- Máy cuộn và máy kéo sợi.
- Máy quấn dây.
- Dây chuyền sản xuất vật liệu dạng tuyến tính.
- Kiểm tra chất lượng sản phẩm tại phòng QA/QC.
- Bảo trì và kiểm tra thiết bị sản xuất.
Nhà sản xuất Hans Schmidt xác định dòng DN1 là thiết bị đo lực căng cơ học chuyên dụng cho các ngành textile, fibre và wire.
6. Vì sao nên sử dụng DN1-1000?
DN1-1000 là lựa chọn phù hợp khi doanh nghiệp cần một thiết bị đo lực căng cơ học, cầm tay, dễ sử dụng và có khả năng đo trực tiếp trên vật liệu đang chạy.
Một số ưu điểm nổi bật:
- Dải đo 50 – 1000 cN.
- Thiết kế nhỏ gọn, thuận tiện mang theo.
- Không phụ thuộc vào nguồn điện trong quá trình đo cơ học.
- Mặt đồng hồ analog lớn, dễ đọc.
- Có bộ bù chiều dày vật liệu.
- Con lăn dẫn hướng dạng chữ V.
- Cơ cấu chống sốc.
- Vỏ nhôm chắc chắn.
- Hiệu chuẩn riêng từng thiết bị.
- Có thể yêu cầu hiệu chuẩn theo vật liệu thực tế.
- Phù hợp cho kiểm tra nhanh tại dây chuyền và QA/QC.
7. Các model thuộc dòng Tension Meter DN1 Hans-Schmidt
Ngoài DN1-1000, dòng DN1 còn có nhiều dải đo khác nhau để đáp ứng từng ứng dụng:
| Model | Dải đo |
|---|---|
| DN1-120 | 20 – 120 cN |
| DN1-200 | 20 – 200 cN |
| DN1-400 | 20 – 400 cN |
| DN1-1000 | 50 – 1000 cN |
| DN1-2000 | 200 – 2000 cN |
| DN1-3500 | 400 – 3500 cN |
| DN1-5000 | 400 – 5000 cN |
| DN1-8000 | 500 – 8000 cN |
| DN1-10K | 2 – 10 daN |
| DN1-20K-L | 5 – 20 daN |
| DN1-30K-L | 5 – 30 daN |
| DN1-50K-L | 5 – 50 daN |
Hans Schmidt cung cấp nhiều phiên bản DN1 với dải đo từ 20 cN đến 50 daN, tùy theo nhu cầu ứng dụng.
8. Song Thành Công cung cấp DN1-1000 Hans-Schmidt
Song Thành Công (STC) cung cấp thiết bị đo lực căng Hans-Schmidt DN1-1000 phục vụ các ứng dụng trong tự động hóa, sản xuất dây, cáp, sợi và kiểm tra chất lượng công nghiệp.
Chúng tôi hỗ trợ khách hàng:
- Tư vấn lựa chọn model phù hợp.
- Tư vấn dải đo lực căng.
- Cung cấp báo giá DN1-1000.
- Hỗ trợ tài liệu kỹ thuật và datasheet.
- Tư vấn chứng từ CO, CQ theo yêu cầu.
- Hỗ trợ lựa chọn phương án hiệu chuẩn phù hợp với vật liệu thực tế.
9. Kết luận
DN1-1000 Hans-Schmidt là máy đo lực căng cầm tay chuyên dụng với dải đo 50 – 1000 cN, thiết kế cơ học chắc chắn, mặt đồng hồ analog dễ đọc và tích hợp bộ bù chiều dày vật liệu. Thiết bị phù hợp cho việc kiểm tra lực căng của sợi, dây, filament và các vật liệu dạng tuyến tính trong dây chuyền sản xuất.
Nếu doanh nghiệp đang tìm kiếm máy đo lực căng Hans-Schmidt DN1-1000 chính hãng tại Việt Nam, hãy liên hệ Song Thành Công để được tư vấn và báo giá theo yêu cầu.
