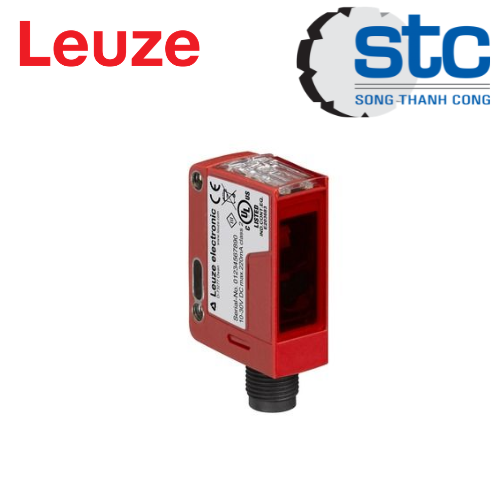

DRT25C.3/L6-M12 Leuze – Cảm biến quang điện tham chiếu động

1. Tổng quan về DRT25C.3/L6-M12 Leuze

DRT25C.3/L6-M12 Leuze, mã sản phẩm 50141897, là cảm biến quang điện thuộc dòng 25C, được thiết kế theo nguyên lý Dynamic Reference Diffuse Sensor – cảm biến quang phản xạ khuếch tán tham chiếu động. Thiết bị sử dụng phương pháp Reference Teach on Background, cho phép cảm biến nhận biết vật thể dựa trên nền tham chiếu đã được thiết lập.

DRT25C.3/L6-M12 phù hợp với các ứng dụng tự động hóa công nghiệp cần phát hiện vật thể ổn định trên nền có sự thay đổi, đặc biệt trong các dây chuyền đóng gói, vận chuyển, phân loại và kiểm tra sản phẩm.

Cảm biến sử dụng ánh sáng LED đỏ bước sóng 645 nm, khoảng cách hoạt động từ 50 đến 200 mm, tốc độ đáp ứng lên đến 0,66 ms và tần số chuyển mạch tối đa 750 Hz. Ngoài hai đầu ra chuyển mạch, model còn hỗ trợ IO-Link COM3, giúp thuận tiện cho việc cấu hình, chẩn đoán và thu thập dữ liệu trong hệ thống tự động hóa hiện đại.

2. Đặc điểm nổi bật của DRT25C.3/L6-M12

• Model: DRT25C.3/L6-M12
• Mã sản phẩm: 50141897
• Hãng sản xuất: Leuze
• Dòng sản phẩm: 25C
• Loại: Dynamic Reference Diffuse Sensor
• Nguyên lý: Reference Teach on Background
• Khoảng cách hoạt động: 0,05 – 0,2 m
• Phạm vi điều chỉnh: 50 – 200 mm
• Nguồn sáng: LED đỏ, 645 nm
• Nguồn cấp: 12 – 30 VDC
• 2 đầu ra chuyển mạch kỹ thuật số
• Đầu ra transistor Push-pull
• Hỗ trợ PNP/NPN
• Giao tiếp IO-Link COM3
• Chuẩn IO-Link V1.1
• Tần số chuyển mạch tối đa: 750 Hz
• Thời gian đáp ứng: 0,66 ms
• Kết nối M12, 4 chân, A-coded
• Cấp bảo vệ IP67 / IP69K
• Nhiệt độ môi trường hoạt động: -10 đến +50°C
• Kích thước nhỏ gọn: 15 × 42,7 × 30 mm
• Khối lượng: khoảng 22 g
• Chuẩn áp dụng: IEC 60947-5-2
• Phê duyệt: cULus.

3. Thông số kỹ thuật DRT25C.3/L6-M12 Leuze

Các thông số trên được tổng hợp từ dữ liệu kỹ thuật của Leuze cho mã 50141897 – DRT25C.3/L6-M12.

4. Nguyên lý hoạt động của cảm biến DRT25C.3/L6-M12

DRT25C.3/L6-M12 sử dụng nguyên lý tham chiếu nền động. Thay vì chỉ phát hiện sự thay đổi cường độ ánh sáng phản xạ từ vật thể, cảm biến được thiết lập một bề mặt nền tham chiếu thông qua chức năng Teach-in.

Trong quá trình vận hành:

1. Cảm biến phát ánh sáng LED đỏ về phía khu vực cần giám sát.
2. Tín hiệu phản xạ từ nền được sử dụng làm giá trị tham chiếu.
3. Khi vật thể xuất hiện và làm thay đổi đặc tính phản xạ so với nền, cảm biến nhận biết sự thay đổi.
4. Tín hiệu được đưa ra thông qua các ngõ OUT1/OUT2.
5. Khi kết nối IO-Link, dữ liệu và thông số cảm biến có thể được trao đổi với hệ thống điều khiển.

Thiết bị có chức năng Teach-in trên bề mặt tham chiếu, giúp quá trình cài đặt cảm biến thuận tiện hơn trong thực tế.

5. Giao tiếp IO-Link trên DRT25C.3/L6-M12

Một ưu điểm đáng chú ý của DRT25C.3/L6-M12 Leuze là tích hợp giao tiếp IO-Link.

Model hỗ trợ IO-Link COM3, chuẩn V1.1, thời gian chu kỳ tối thiểu 0,4 ms, đồng thời hỗ trợ SIO Mode và Dual Channel. Dữ liệu quá trình gồm 8 bit Process Data IN và 8 bit Process Data OUT.

Nhờ IO-Link, cảm biến có thể được tích hợp vào hệ thống tự động hóa để:

• Cấu hình thông số cảm biến từ xa.
• Đọc dữ liệu cảm biến.
• Hỗ trợ chẩn đoán lỗi.
• Giám sát trạng thái thiết bị.
• Quản lý thông số khi thay thế cảm biến.
• Kết nối với các hệ thống điều khiển và mạng công nghiệp hiện đại.

Leuze cũng cung cấp IODD và các công cụ phần mềm hỗ trợ cấu hình IO-Link cho model này.

6. Kết nối M12 của DRT25C.3/L6-M12

DRT25C.3/L6-M12 sử dụng đầu nối M12 4 chân, A-coded. Phân bổ chân theo tài liệu kỹ thuật gồm:

OUT1 có thể sử dụng theo chế độ IO-Link hoặc chuyển mạch ánh sáng PNP / tối NPN, trong khi OUT2 hỗ trợ chuyển mạch ánh sáng PNP / tối NPN.

7. Ưu điểm của DRT25C.3/L6-M12 Leuze

Thiết kế nhỏ gọn

Với kích thước khoảng 15 × 42,7 × 30 mm và khối lượng khoảng 22 g, DRT25C.3/L6-M12 phù hợp với những vị trí lắp đặt có không gian hạn chế.

Tốc độ đáp ứng nhanh

Thời gian đáp ứng chỉ khoảng 0,66 ms, tần số chuyển mạch tối đa 750 Hz, phù hợp cho những ứng dụng phát hiện sản phẩm trên dây chuyền có tốc độ cao.

Tích hợp IO-Link

IO-Link giúp mở rộng khả năng cấu hình, giám sát và chẩn đoán so với cảm biến chuyển mạch thông thường.

Khả năng chống chịu môi trường

Cảm biến đạt IP67 và IP69K, đồng thời vỏ được thiết kế bằng ABS. Model cũng được công bố có khả năng tương thích vật liệu ECOLAB, phù hợp với nhiều môi trường công nghiệp cần vệ sinh thiết bị.

8. Ứng dụng của DRT25C.3/L6-M12

DRT25C.3/L6-M12 Leuze có thể được sử dụng trong nhiều hệ thống tự động hóa như:

• Dây chuyền đóng gói tự động.
• Máy đóng gói và máy dán nhãn.
• Băng tải vận chuyển sản phẩm.
• Hệ thống phân loại sản phẩm.
• Phát hiện chai, hộp, thùng carton.
• Kiểm tra sự hiện diện của sản phẩm.
• Máy móc trong ngành thực phẩm và đồ uống.
• Dây chuyền sản xuất công nghiệp.
• Robot và hệ thống tự động hóa.
• Hệ thống điều khiển sử dụng IO-Link.

Đặc biệt, thiết bị phù hợp với những ứng dụng cần phát hiện vật thể trên nền tham chiếu và yêu cầu tốc độ phản hồi nhanh.

9. DRT25C.3/L6-M12 Leuze Việt Nam

DRT25C.3/L6-M12 Leuze – mã 50141897 là lựa chọn phù hợp cho các hệ thống cảm biến quang trong tự động hóa công nghiệp nhờ thiết kế nhỏ gọn, khoảng cách phát hiện 50–200 mm, tốc độ đáp ứng 0,66 ms, hai ngõ ra Push-pull và khả năng giao tiếp IO-Link COM3.

Song Thành Công cung cấp các sản phẩm Leuze chính hãng và hỗ trợ tư vấn lựa chọn cảm biến theo yêu cầu về khoảng cách phát hiện, loại vật thể, môi trường lắp đặt, kiểu kết nối PNP/NPN hoặc IO-Link.

10. Mua DRT25C.3/L6-M12 Leuze tại Song Thành Công

Quý khách đang tìm mua DRT25C.3/L6-M12 Leuze, 50141897 Leuze, cảm biến quang Leuze hoặc cần tìm model tương đương, hãy liên hệ Song Thành Công để được tư vấn và báo giá.

Thông tin liên hệ:

• Model: DRT25C.3/L6-M12
• Part Number: 50141897
• Thương hiệu: Leuze
• Điện thoại/Zalo: 0345926244
• Email: luyen@songthanhcong.com

Song Thành Công hỗ trợ tư vấn sản phẩm, kiểm tra thông số kỹ thuật và lựa chọn cảm biến Leuze phù hợp với từng ứng dụng tự động hóa.
