Bộ kit lắp INSTL0001-FMD
Xuất sứ: Hoa kỳ
Nhà cung cấp: Song Thành Công
Hãng sản xuất: ONICON
Ứng dụng sản phẩm: Sắt thép công nghiệp nặng, Xi mạng, Thực phẩm – Điện lực, Dầu Khí, NLMT, khí tượng thủy văn, giao thông thông minh, hệ thống kiểm tra/kiểm soát an ninh…

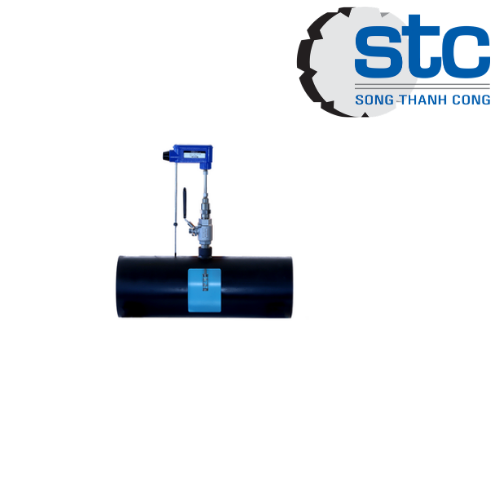

Mr LuyếnINSTL0001-FMD Onicon – Bộ Kit Lắp Đặt Đồng Hồ Đo Lưu Lượng Dạng Chèn
INSTL0001-FMD Onicon là bộ kit lắp đặt chuyên dụng dành cho các thiết bị đo lưu lượng dạng chèn (Insertion Flow Meter) của ONICON, đặc biệt tương thích với dòng F-1000 Series và F-3500 Series. Sản phẩm được thiết kế cho hệ thống đường ống thép carbon/gang, hỗ trợ lắp đặt cảm biến lưu lượng trên đường ống có kích thước từ 1.25 inch đến 42 inch.
Theo tài liệu kỹ thuật của ONICON, INSTL0001-FMD thuộc nhóm Dry Tap Installation Hardware, được thiết kế cho các hệ thống hydronic. Bộ kit bao gồm van bi full-port bằng đồng, đầu nối brass và đầu nhánh hàn bằng thép carbon.
INSTL0001-FMD Onicon là gì?
INSTL0001-FMD là Insertion Flow Meter Installation Kit – bộ phụ kiện phục vụ việc lắp đặt đồng hồ đo lưu lượng dạng chèn trên đường ống.
Khác với một flow meter hoàn chỉnh, INSTL0001-FMD không thực hiện chức năng đo lưu lượng. Bộ kit tạo ra vị trí kết nối cơ khí phù hợp để lắp đặt và tháo thiết bị đo lưu lượng dạng chèn trên đường ống.
Một ưu điểm quan trọng của bộ kit là sau khi được lắp đặt đúng cách, thiết bị đo lưu lượng có thể được đưa vào hoặc tháo ra khỏi đường ống mà không cần phải dừng toàn bộ hệ thống. Tài liệu hướng dẫn của ONICON cũng nêu rõ kit phải được lắp đặt trước khi hệ thống được nạp đầy hoặc tại một đoạn đường ống đã được cô lập khỏi áp suất và dòng chảy.
Đặc điểm nổi bật của INSTL0001-FMD
Thiết kế cho đồng hồ đo lưu lượng dạng chèn
INSTL0001-FMD được ONICON thiết kế chuyên biệt cho các hệ thống sử dụng Insertion Flow Meter, bao gồm các dòng F-1000 Series và F-3500 Series.
Bộ kit giúp tạo vị trí lắp đặt chắc chắn, thuận tiện cho việc đưa đầu đo vào đường ống và phục vụ công tác bảo trì sau này.
Phù hợp đường ống kích thước lớn
INSTL0001-FMD hỗ trợ phạm vi đường kính đường ống từ:
1.25 inch đến 42 inch
Nhờ phạm vi kích thước rộng, sản phẩm có thể được sử dụng trong nhiều hệ thống đường ống HVAC, hydronic và các hệ thống phân phối nước công nghiệp.
Sử dụng cho đường ống thép carbon/gang
Model này được thiết kế cho carbon steel piping systems, với các vật liệu tiếp xúc gồm bronze, brass và steel. Đây là lựa chọn phù hợp cho các hệ thống đường ống thép carbon hoặc black iron trong các ứng dụng hydronic.
Hỗ trợ tháo lắp flow meter khi hệ thống vận hành
Sau khi bộ kit được lắp đặt đúng quy trình, người dùng có thể thực hiện thao tác đưa hoặc tháo flow meter mà không cần shutdown toàn bộ hệ thống. Điều này giúp giảm thời gian bảo trì và hạn chế ảnh hưởng đến hoạt động của hệ thống.
Tài liệu ONICON cho biết INSTL0001-FMD là một ví dụ về Dry Tap Kit, trong khi các bộ Hot Tap được sử dụng cho phương pháp khoan khi đường ống đã có nước.
Thông số kỹ thuật INSTL0001-FMD Onicon
| Thông số | Chi tiết |
|---|---|
| Model | INSTL0001-FMD |
| Thương hiệu | ONICON |
| Loại sản phẩm | Insertion Flow Meter Installation Kit |
| Kiểu lắp đặt | Dry Tap Installation Kit |
| Thiết bị tương thích | F-1000 Series, F-3500 Series |
| Kích thước đường ống | 1.25" – 42" |
| Vật liệu đường ống | Carbon Steel / Black Iron |
| Wetted materials | Bronze, Brass, Steel |
| Van bi | 1" Full Port Bronze Ball Valve |
| Close nipple | 1" Brass Close Nipple |
| Branch outlet | 1" Weld-on Carbon Steel Branch Outlet |
| Ứng dụng | Hydronic systems |
| Loại sản phẩm | Phụ kiện lắp đặt flow meter |
Các thông số trên được đối chiếu theo Installation Hardware Selection Guide của ONICON.
Thành phần bộ kit INSTL0001-FMD
Bộ INSTL0001-FMD Onicon bao gồm các thành phần chính:
1. 1" Full Port Bronze Ball Valve
Van bi cổng đầy đủ bằng đồng, được sử dụng để tạo điểm đóng/mở cho vị trí lắp đặt flow meter.
2. 1" Brass Close Nipple
Đầu nối ren bằng brass giúp kết nối van bi với đầu nhánh lắp trên đường ống.
3. 1" Weld-on Carbon Steel Branch Outlet
Đầu nhánh bằng thép carbon được hàn trực tiếp lên đường ống, tạo vị trí để lắp đặt cụm van và flow meter.
ONICON hướng dẫn không thay thế đầu nhánh hàn này bằng threaded tee trong cấu hình dành cho đường ống thép hàn.
Ứng dụng của INSTL0001-FMD Onicon
Hệ thống HVAC
INSTL0001-FMD phù hợp với các hệ thống HVAC sử dụng flow meter dạng chèn để giám sát lưu lượng nước lạnh, nước nóng hoặc nước trong hệ thống hydronic.
Hệ thống Chiller
Trong hệ thống chiller, bộ kit có thể được sử dụng để tạo vị trí lắp đặt flow meter trên các đường ống có đường kính lớn.
Hệ thống Hydronic
Đây là một trong những ứng dụng được ONICON định hướng cho INSTL0001-FMD. Bộ kit được thiết kế dành cho các hệ thống hydronic sử dụng đường ống carbon steel/black iron.
Hệ thống cấp nước công nghiệp
Với khả năng hỗ trợ đường ống từ 1.25" đến 42", INSTL0001-FMD có thể được sử dụng trong nhiều hệ thống đường ống nước công nghiệp có quy mô khác nhau.
Hệ thống đo lưu lượng sử dụng ONICON F-1000/F-3500
INSTL0001-FMD đặc biệt phù hợp khi triển khai các thiết bị đo lưu lượng dạng chèn thuộc ONICON F-1000 Series và F-3500 Series.
Hướng dẫn lắp đặt INSTL0001-FMD
Theo hướng dẫn của ONICON, một số bước cơ bản trong quá trình lắp đặt gồm:
- Xác định vị trí phù hợp để lắp flow meter.
- Hàn branch outlet lên đường ống.
- Khoan lỗ tiếp cận tối thiểu 1 inch, căn giữa với branch outlet.
- Lắp close nipple và ball valve.
- Sử dụng vật liệu làm kín ren phù hợp.
- Xả sạch và nạp đầy hệ thống trước khi lắp flow meter.
ONICON yêu cầu thực hiện đúng hướng dẫn lắp đặt để đảm bảo độ chính xác và độ tin cậy của thiết bị đo.
Vì sao nên chọn INSTL0001-FMD Onicon?
INSTL0001-FMD Onicon mang lại nhiều lợi ích trong quá trình triển khai hệ thống đo lưu lượng:
- Thiết kế chuyên dụng cho Insertion Flow Meter.
- Tương thích với F-1000 Series và F-3500 Series.
- Hỗ trợ đường ống từ 1.25" đến 42".
- Phù hợp đường ống carbon steel/black iron.
- Bộ kit gồm van bi full-port và branch outlet chuyên dụng.
- Thuận tiện cho công tác bảo trì, tháo lắp flow meter.
- Phù hợp các hệ thống hydronic và HVAC.
- Giúp giảm thời gian ngừng hệ thống khi bảo trì flow meter sau khi kit đã được lắp đặt đúng cách.
Mua INSTL0001-FMD Onicon chính hãng tại Việt Nam
Song Thành Công cung cấp các thiết bị đo lường, cảm biến và phụ kiện công nghiệp ONICON tại Việt Nam.
Nếu Quý khách đang tìm kiếm INSTL0001-FMD Onicon, bộ kit lắp đặt flow meter dạng chèn cho đường ống carbon steel từ 1.25" đến 42", vui lòng liên hệ Song Thành Công để được tư vấn model phù hợp với đường kính đường ống và thiết bị flow meter đang sử dụng.
Model: INSTL0001-FMD
Thương hiệu: ONICON
Sản phẩm: Insertion Flow Meter Installation Kit
Ứng dụng: HVAC, Hydronic, Chiller, hệ thống nước công nghiệp
Hotline/Zalo: 0345926244
Email: luyen@songthanhcong.com
