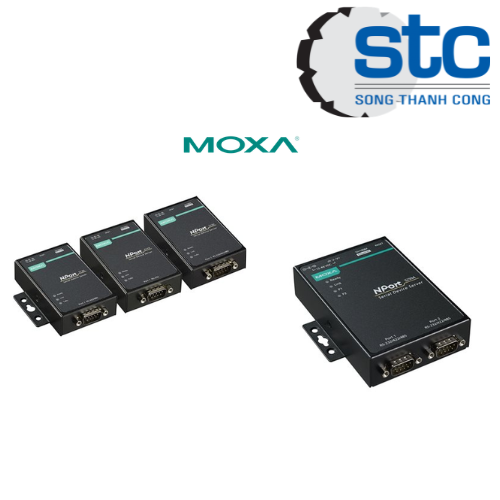

NPort 5100/5200 Moxa – Bộ chuyển đổi Serial sang Ethernet chuyên dụng

NPort 5100/5200 Moxa là dòng Serial Device Server được thiết kế để kết nối các thiết bị sử dụng giao tiếp nối tiếp RS-232, RS-422 và RS-485 vào mạng Ethernet. Thiết bị giúp đưa các thiết bị serial truyền thống như PLC, máy đo, cảm biến, đầu đọc thẻ, thiết bị điều khiển và các thiết bị tự động hóa lên mạng IP, cho phép máy tính hoặc phần mềm giám sát truy cập từ xa.

Dòng NPort 5100 cung cấp giải pháp 1 cổng serial, trong khi NPort 5200 hỗ trợ 2 cổng serial, phù hợp với các hệ thống cần kết nối nhiều thiết bị RS-232/422/485 trên cùng một mạng Ethernet.

Tổng quan NPort 5100/5200 Moxa

Trong các hệ thống tự động hóa công nghiệp, nhiều thiết bị hiện trường vẫn sử dụng giao tiếp serial như RS-232, RS-422 hoặc RS-485. Tuy nhiên, hệ thống điều khiển và máy tính hiện đại thường sử dụng Ethernet/TCP/IP.

NPort 5100/5200 Moxa đóng vai trò cầu nối giữa hai hệ thống này:

Thiết bị Serial → NPort Moxa → Ethernet → Switch → PLC/SCADA/PC/Server

Nhờ đó, doanh nghiệp có thể tận dụng các thiết bị serial hiện có mà không cần thay thế toàn bộ thiết bị chỉ để chuyển sang Ethernet.

Moxa cung cấp NPort 5100 với các model tiêu biểu như NPort 5110, NPort 5110-T, NPort 5130 và NPort 5150. Dòng NPort 5200 gồm các model như NPort 5210, 5210-T, 5230, 5230-T, 5232, 5232-T, 5232I và 5232I-T.

Đặc điểm nổi bật của NPort 5100 Moxa

NPort 5100 là dòng 1-port serial device server, có thiết kế nhỏ gọn, thích hợp để chuyển một thiết bị serial sang Ethernet.

Một số ưu điểm đáng chú ý:

• Hỗ trợ giao tiếp RS-232/RS-422/RS-485 tùy model.
• Cổng Ethernet 10/100BaseT(X), RJ45.
• Hỗ trợ Real COM/TTY cho Windows, Linux và macOS.
• Hỗ trợ TCP Server, TCP Client, UDP Server/Client.
• Có thể cấu hình thông qua Web Console, Telnet hoặc Windows Utility.
• Hỗ trợ SNMP MIB-II cho việc quản lý mạng.
• Một số model hỗ trợ điều chỉnh điện trở termination và pull high/low cho RS-485.
• Nguồn cấp 12–48 VDC.
• Thiết kế nhỏ gọn, phù hợp lắp đặt trong hệ thống tự động hóa.
• Dòng NPort 5100 hiện được Moxa công bố thời gian bảo hành 5 năm.

Đặc điểm nổi bật của NPort 5200 Moxa

NPort 5200 được phát triển cho các ứng dụng cần kết nối 2 thiết bị serial vào cùng một mạng Ethernet.

Thiết bị hỗ trợ các chuẩn serial khác nhau tùy model. Ví dụ, NPort 5210 sử dụng RS-232, trong khi NPort 5230/5232 hỗ trợ RS-232/RS-422/RS-485 hoặc RS-422/RS-485 tùy phiên bản.

Các đặc điểm chính:

• 2 cổng serial.
• Ethernet 10/100BaseT(X), RJ45.
• Hỗ trợ RS-232, RS-422 và RS-485 tùy model.
• Hỗ trợ TCP Server, TCP Client và UDP.
• Hỗ trợ Real COM/TTY.
• Hỗ trợ DHCP, IPv4, SNTP, SMTP, SNMPv1, DNS, HTTP, ARP, BOOTP và các giao thức TCP/IP.
• Hỗ trợ cấu hình bằng Windows Utility, Telnet Console, Web Console hoặc Serial Console tùy model.
• Tích hợp bảo vệ cách ly từ Ethernet với mức 1,5 kV.
• Nguồn cấp 12–48 VDC.
• Một số phiên bản nhiệt độ mở rộng -40 đến 75°C, phù hợp với môi trường công nghiệp khắc nghiệt.

Bảng thông số NPort 5100/5200 Moxa

Lưu ý: Thông số chính xác phụ thuộc từng model cụ thể. Ví dụ NPort 5110, 5130, 5150 có tốc độ baud và chuẩn serial khác nhau; tương tự NPort 5210 và 5230/5232 cũng có cấu hình khác nhau. Vì vậy cần xác định đúng model trước khi đặt hàng.

NPort 5100/5200 hoạt động như thế nào?

Nguyên lý hoạt động của NPort có thể hiểu đơn giản như sau:

Bước 1 – Thiết bị gửi dữ liệu serial

PLC, đồng hồ đo, biến tần, cảm biến hoặc thiết bị điều khiển gửi dữ liệu qua RS-232/RS-422/RS-485.

Bước 2 – NPort nhận dữ liệu

NPort nhận dữ liệu từ cổng serial và chuyển đổi dữ liệu sang dạng truyền thông TCP/IP hoặc UDP.

Bước 3 – Dữ liệu truyền qua Ethernet

Dữ liệu được truyền qua cổng RJ45 đến Switch Ethernet và mạng LAN.

Bước 4 – Máy tính/SCADA nhận dữ liệu

Phần mềm trên máy tính có thể truy cập thiết bị serial thông qua mạng Ethernet. Với Real COM/TTY, thiết bị serial có thể được ánh xạ thành một cổng COM/TTY trên máy tính.

Sơ đồ ứng dụng:

PLC / Sensor / Meter RS-232/422/485
↓
NPort 5100/5200 Moxa
↓
Ethernet RJ45
↓
Industrial Ethernet Switch
↓
SCADA / PC / Server

Ứng dụng của NPort 5100/5200 Moxa

NPort 5100/5200 được sử dụng rộng rãi trong các hệ thống tự động hóa và thu thập dữ liệu công nghiệp.

Kết nối PLC

Có thể sử dụng NPort để đưa PLC hoặc thiết bị điều khiển có cổng RS-232/RS-485 lên mạng Ethernet, giúp kỹ thuật viên truy cập thiết bị từ máy tính.

Kết nối đồng hồ đo và thiết bị đo

Các thiết bị đo điện, đo nhiệt độ, áp suất, lưu lượng hoặc các thiết bị đo công nghiệp sử dụng RS-485 có thể kết nối với hệ thống SCADA thông qua NPort.

Hệ thống SCADA

NPort giúp kết nối các thiết bị serial ở hiện trường với máy tính SCADA thông qua mạng Ethernet, phù hợp với hệ thống giám sát và thu thập dữ liệu.

Kết nối thiết bị cũ với mạng Ethernet

Đây là một trong những ứng dụng quan trọng của NPort. Các thiết bị automation đời cũ sử dụng serial vẫn có thể tiếp tục sử dụng mà không cần thay thế bằng thiết bị Ethernet mới.

Hệ thống quản lý và thu thập dữ liệu

NPort có thể được triển khai để kết nối các thiết bị serial phân tán trong nhà máy về máy chủ hoặc hệ thống quản lý tập trung.

NPort 5100 và NPort 5200 khác nhau như thế nào?

Điểm khác biệt dễ nhận thấy nhất là số lượng cổng serial.

NPort 5100: phù hợp khi cần kết nối 1 thiết bị serial với mạng Ethernet.

NPort 5200: phù hợp khi cần kết nối 2 thiết bị serial trong cùng một thiết bị mạng.

Nếu hệ thống chỉ có một thiết bị RS-232/422/485 cần chuyển sang Ethernet, NPort 5100 là lựa chọn phù hợp. Nếu cần kết nối hai thiết bị serial, NPort 5200 có thể giúp giảm số lượng thiết bị cần lắp đặt.

Các model NPort Moxa phổ biến

Một số model thuộc dòng NPort 5100/5200:

• NPort 5110 Moxa – 1-port RS-232 Serial Device Server.
• NPort 5110-T Moxa – phiên bản nhiệt độ mở rộng.
• NPort 5130 Moxa – hỗ trợ RS-232/422/485.
• NPort 5150 Moxa – hỗ trợ RS-232/422/485.
• NPort 5210 Moxa – 2-port RS-232 Serial Device Server.
• NPort 5210-T Moxa – phiên bản nhiệt độ mở rộng.
• NPort 5230 Moxa – 2-port RS-232/422/485.
• NPort 5230-T Moxa – phiên bản nhiệt độ mở rộng.
• NPort 5232 Moxa – 2-port RS-422/485.
• NPort 5232-T Moxa – phiên bản nhiệt độ mở rộng.
• NPort 5232I Moxa – phiên bản có cách ly serial.
• NPort 5232I-T Moxa – phiên bản nhiệt độ mở rộng, có cách ly serial.

Ngoài NPort 5100/5200, Moxa còn có nhiều dòng Serial Device Server khác như NPort 5400, NPort 5600, NPort 5600-DT và NPort Express cho các nhu cầu kết nối serial khác nhau.

Vì sao nên sử dụng NPort Moxa?

NPort là giải pháp phù hợp cho doanh nghiệp đang cần chuyển đổi Serial sang Ethernet nhưng vẫn muốn duy trì các thiết bị RS-232/RS-422/RS-485 hiện có.

Các ưu điểm nổi bật gồm:

• Thiết kế chuyên dụng cho kết nối serial qua Ethernet.
• Hỗ trợ nhiều chuẩn truyền thông serial.
• Hỗ trợ nhiều chế độ TCP/IP.
• Có Real COM/TTY giúp phần mềm hiện hữu dễ dàng truy cập thiết bị serial.
• Có công cụ cấu hình và quản lý trực quan.
• Kích thước nhỏ gọn, dễ triển khai trong tủ điện.
• Hỗ trợ nguồn 12–48 VDC.
• Có phiên bản nhiệt độ mở rộng cho môi trường công nghiệp.
• Moxa công bố bảo hành 5 năm cho dòng NPort 5100.

Mua NPort 5100/5200 Moxa chính hãng tại Việt Nam

Song Thành Công cung cấp các thiết bị mạng công nghiệp và thiết bị tự động hóa Moxa tại Việt Nam, trong đó có các dòng NPort 5100, NPort 5200 và nhiều sản phẩm chuyển đổi Serial-to-Ethernet khác.

Khi liên hệ, khách hàng nên cung cấp đầy đủ:

• Model NPort cần sử dụng.
• Chuẩn truyền thông: RS-232, RS-422 hay RS-485.
• Số lượng cổng serial.
• Tốc độ baudrate yêu cầu.
• Nhiệt độ môi trường.
• Điện áp nguồn.
• Ứng dụng thực tế.

Đội ngũ kỹ thuật có thể hỗ trợ lựa chọn đúng model dựa trên thiết bị đang sử dụng và yêu cầu hệ thống.
